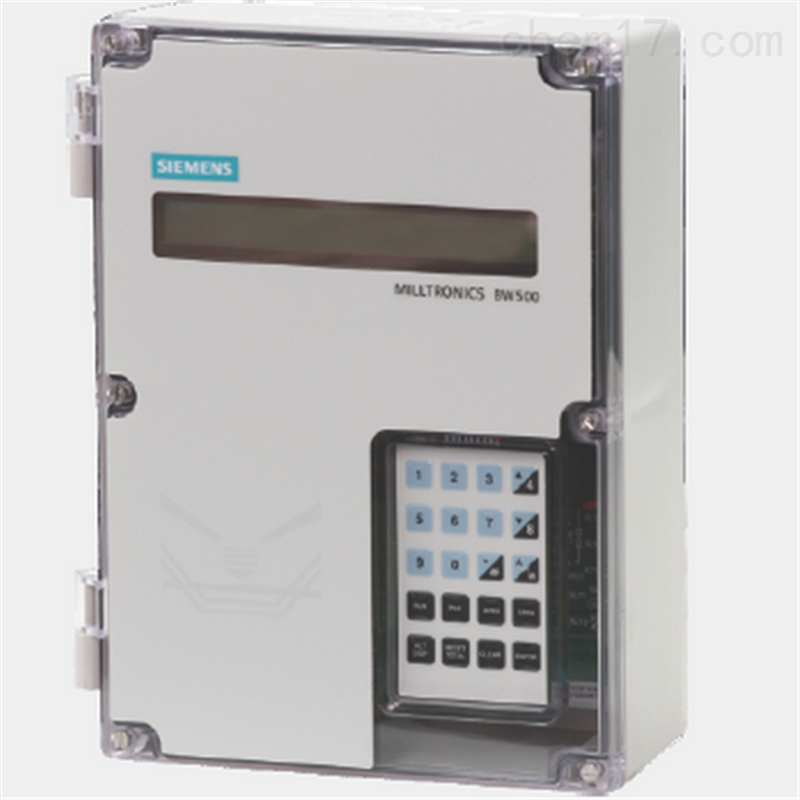

西门子BW500是西门子为皮带秤和定量给料机而设计的功能强大的积算仪。可与任何最多带有6只称重传感器的皮带秤一起使用，它处理皮带的负载和速度信号，测得精确的固体散料的流量和累计量。支持常见的工业控制总线，它拥有传感器平衡功能，使传感器无需配对就可以达到高的测量精度。

西门子BW500技术参数：

精度：0.1%满量程；

电源：100/115/200/230 V AC±15 %, 50/60 Hz, 31VA 保险丝 FU1:2 AG,Slo Blo,2A,250V或等效的；

显示：可显示2行，每行40个字符，5x7发光点矩阵液晶显示；

编程：通过就地键盘和/或 Dolphin Plus接口；

储存器：程序储存在 FLASH 存贮器中，可通过 DolphinPlus 接口升级；参数储存在由电池供电的；

RAM中，3 V NEDA5003LC或等效的；

通讯：2个 RS-232端口；1个 RS-485端口；与SmartLinx® 兼容；

输入：2个可编程0/4~20mA，用于PID控制或在线校验,光隔离，分辦率 20mA的0.1%，输入阻抗200Ω；

输出：2个可编程 0/4~20 mA，用于PID控制、流量、负荷和速度输出，光隔离，分辨率20mA的0.1%，最大负荷750Ω；

输出电源：隔离24VDC,50mA，有短路保护；

自动调零和电子量程标定；

流量、负荷、速度或故障诊断报警；
在线 Modbus®，选项有 — PROFIBUS DP，Allen-Bradley® RIO和 DeviceNet™；
综合称重给料机控制功能；
选 I/O 卡时，可用于 PID 控制和在线标定；
使用两个速度传感器可进行失速检测；
选 I/O 卡时，可接一个湿度计，计算物料干重量；
选 I/O 卡时，可接一个角度补偿器；

SmartLinx 通讯卡支持 Profibus DP 通讯；

认证：BW500 CE, CSAUus/c,FM，加拿大计量认证 NTEP, MID，OIML, RCM, GOST-R, SABS, STAMEQ；

符合皮带秤监控准入要求

订货号如下：

7MH7152-2AA00-2AA

7MH7152-2BA00-2AA

7MH7152-2BA02-2AA

7MH7152-2AB00-2AA

MSI西门子皮带秤系统包括三个部分：称重桥、速度传感器和积算仪。称重桥的钢制底座支承两个电子平衡的测力传感器。根据平行四边形原理，测力传感器只感受通过称重托辊传送的重量的垂直力，而对托辊摩擦力、侧向力或偏心负载则无反应。只对实际的皮带载荷有反应，这一特点使NSI电子皮带秤成为高精度的单托辊皮带秤。在运行过程中，实际皮带载荷的垂直力被测力传感器检测到，提供重量讯号，安装于转轴上的速度传感器则提供皮带速度讯号。这重量讯号和速度信号同时送进积算仪做处理，提供瞬时流量和累计量。由于流量波动对皮带张紧度的变化等原因影响（如斗轮机取料），流量曲线图如下图，皮带秤的传感器往往会出现非线性的情况，造成皮带秤精度不稳定。西门子BW500提供一个线性化功能来修改称重系统中的缺陷并在使用过程中稳定精度在0.5%。
